کف کاذب لگراند Soluflex راهکار نوین توزیع برق و داده در ساختمان های مدرن

چرا کف کاذب در پروژه های امروزی ضروری است

در دنیای امروز که فضاهای اداری و تجاری به سرعت در حال تغییر و تحول هستند، انعطاف پذیری در طراحی زیرساخت های الکتریکی و شبکه ای به یک ضرورت تبدیل شده است. تصور کنید یک شرکت را که پس از چند سال فعالیت، نیاز به جابجایی میزهای کارکنان، افزودن ایستگاه های کاری جدید یا تغییر چیدمان اتاق های جلسه دارد. در روش های سنتی کابل کشی، این تغییرات معمولا با تخریب دیوارها، حفاری کف یا استفاده از داکت های روکار زشت و ناهماهنگ همراه است. اما راهکارهای مدرن مانند کف کاذب این مشکلات را به طور کامل برطرف کرده اند. کف کاذب لگراند Soluflex یکی از پیشرفته ترین سیستم های توزیع برق و داده از طریق کف است که در پروژه های ساختمانی در سراسر جهان مورد استفاده قرار می گیرد.

Soluflex چیست و چه عملکردی دارد

Soluflex یک سیستم کف کاذب ماژولار است که توسط شرکت فرانسوی لگراند طراحی و تولید شده است. این سیستم از تایل های فلزی کوچک به ابعاد ۲۲۵ در ۲۲۵ میلیمتر تشکیل شده که روی پایه های پلی پروپیلن قرار می گیرند و فضایی برای عبور کابل ها در زیر آن ها ایجاد می کنند . برخلاف کف های کاذب سنتی که ارتفاع زیادی دارند و برای دیتاسنترها طراحی شده اند، Soluflex یک راهکار کم ارتفاع و سبک وزن است که به طور خاص برای فضاهای اداری، اتاق های کنفرانس و ساختمان های تجاری توسعه یافته است .

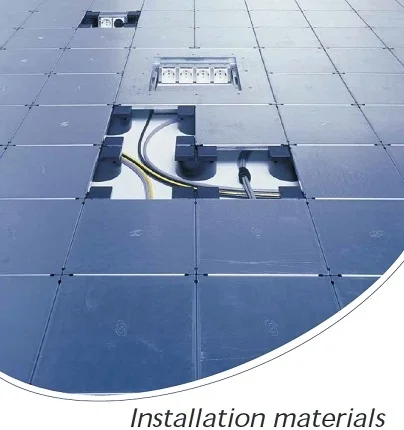

نکته کلیدی درباره Soluflex این است که این سیستم فقط یک کف کاذب ساده نیست. در واقع، Soluflex ترکیبی از سه عنصر اساسی است: یک کف دسترسی، یک سیستم کابل کشی، و یک فناوری اتصال . این سه عنصر به صورت یکپارچه با هم کار می کنند تا برق و داده را دقیقا به همان نقطه ای که کاربر نیاز دارد برسانند. کابل ها در زیر تایل ها قرار می گیرند و از طریق جعبه های کف که در نقاط مشخصی تعبیه شده اند، به سطح می آیند و به ایستگاه های کاری متصل می شوند.

اجزای تشکیل دهنده سیستم Soluflex

برای درک بهتر Soluflex، باید با اجزای اصلی آن آشنا شویم. اولین جزء، تایل های کف هستند که از ورق فولاد گالوانیزه پیش ساخته ساخته می شوند و ابعاد استاندارد آن ها ۲۲۵ در ۲۲۵ میلیمتر است . این تایل ها روی پایه های پلی پروپیلن قرار می گیرند که در ارتفاع های مختلف از ۳۷ تا ۱۵۰ میلیمتر تولید می شوند . انتخاب ارتفاع مناسب بستگی به حجم کابل ها و نیاز پروژه دارد.

دومین جزء، جعبه های کف یا Floor Boxes هستند که درون کف کاذب نصب می شوند و مکانیزم های برق، شبکه و تلفن را در خود جای می دهند. لگراند جعبه های کف متنوعی برای Soluflex ارائه می دهد که شامل جعبه های توزیع چهارگانه برای برق و جعبه های داده برای کیستون های شبکه می شود . این جعبه ها به گونه ای طراحی شده اند که با سیستم های Mosaic و Arteor لگراند سازگاری کامل دارند .

سومین جزء، تایل های خروجی کابل یا Cable Outlet Tiles هستند که دارای بریدگی مخصوصی برای عبور کابل از زیر کف به سطح می باشند . این تایل ها در نقاطی که نیاز به اتصال تجهیزات به کابل های زیر کف وجود دارد، نصب می شوند. همچنین تایل های ارت یا Earthing Tiles برای اتصال به زمین استفاده می شوند که به ازای هر ۱۰۰ متر مربع، یک عدد نصب می شود .

مزایای کلیدی Soluflex برای پروژه های ساختمانی

مهمترین مزیت Soluflex انعطاف پذیری بی نظیر آن است. در یک ساختمان مجهز به Soluflex، جابجایی ایستگاه های کاری یا افزودن پریزهای جدید در هر نقطه از فضا به سادگی انجام می شود. کافی است تایل های مربوطه را برداشته، کابل را جابجا کرده و جعبه کف را در محل جدید نصب کنید. این کار بدون هیچ تخریبی انجام می شود و زمان و هزینه تغییرات را به حداقل می رساند .

مزیت دوم، مدیریت کابل بی نظیر است. در Soluflex، کابل ها در مسیرهای مشخص و موازی در زیر تایل ها قرار می گیرند. شبکه بندی منظم این سیستم اجازه می دهد کابل های داده با زاویه ۹۰ درجه از روی کابل های دیگر عبور کنند، که این موضوع برای جلوگیری از تداخل و حفظ کیفیت سیگنال بسیار مهم است . برخلاف کابل کشی سنتی که کابل ها درهم پیچیده می شوند، در Soluflex نظم کامل برقرار است.

مزیت سوم، صرفه جویی در ارتفاع است. در ساختمان های قدیمی که محدودیت ارتفاع دارند، Soluflex با ارتفاع ۳۷ میلیمتر یک راه حل ایده آل محسوب می شود . این سیستم حتی در پروژه های بازسازی که کف موجود قابل تخریب نیست یا ارتفاع سقف اجازه کف کاذب بلند را نمی دهد، قابل استفاده است.

Soluflex در ساختمان های اداری و تجاری

کاربرد اصلی Soluflex در فضاهای اداری مدرن است. در این فضاها، میزهای کارکنان معمولا در نقاط مختلفی قرار می گیرند و هر میز نیاز به اتصال برق، شبکه و تلفن دارد. با استفاده از Soluflex، این اتصالات از طریق جعبه های کف فراهم می شوند که دقیقا زیر میز یا در مجاورت آن قرار دارند . این موضوع هم از نظر زیبایی شناختی و هم از نظر عملکردی برتری چشمگیری نسبت به داکت های روکار یا ستون های مجازی دارد.

یکی از نمونه های شاخص استفاده از Soluflex، ساختمان شهرداری آمستردام است. در این پروژه عظیم، بیش از ۶۶۰۰۰ تایل Soluflex و ۸۴۰۰۰ پایه نصب شده است. همچنین ۱۳۵ کیلومتر کابل Cat6A و ۵ کیلومتر کابل فیبر نوری در زیر این کف کاذب اجرا شده است . این پروژه نشان می دهد که Soluflex نه تنها برای دفاتر کوچک، بلکه برای ساختمان های بزرگ با نیازهای پیچیده نیز مناسب است.

کاربرد Soluflex در دیتاسنترها و اتاق های سرور

اگرچه Soluflex در درجه اول برای فضاهای اداری طراحی شده، اما در برخی پروژه های دیتاسنتر نیز کاربرد دارد. به ویژه در اتاق های سرور کوچک یا میکرو دیتاسنترها که نیاز به توزیع برق و داده از کف وجود دارد، Soluflex می تواند راه حل مناسبی باشد. لگراند سیستم Soluflex را به عنوان بخشی از راهکار LCS3 خود برای زیرساخت های شبکه معرفی می کند .

در محیط های دیتاسنتری، جعبه های کف Soluflex می توانند به پچ پنل ها و تجهیزات شبکه متصل شوند. کابل های Cat6A و فیبر نوری از زیر کف عبور کرده و از طریق جعبه های کف به تجهیزات فعال متصل می شوند. البته باید توجه داشت که برای دیتاسنترهای بزرگ با تراکم بالای تجهیزات، معمولا از کف کاذب های سنتی با ارتفاع بیشتر و ظرفیت باربری بالاتر استفاده می شود. اما برای اتاق های سرور کوچک و متوسط، Soluflex گزینه ای مقرون به صرفه و کارآمد است.

مشخصات فنی و استانداردهای Soluflex

Soluflex از نظر فنی استانداردهای سختگیرانه ای را رعایت می کند. تایل ها از ورق فولاد گالوانیزه مطابق با استاندارد BS EN 10346 ساخته می شوند و پایه ها از پلی پروپیلن هستند که کلاس اشتعال پذیری B2 مطابق DIN 4102 دارند . این مواد انتخاب شده اند تا هم استحکام کافی برای تحمل بارهای روزمره فراهم شود و هم ایمنی در برابر آتش رعایت گردد.

از نظر ظرفیت باربری، هر تایل و پایه Soluflex می توانند بار نقطه ای تا ۱۵۰۰ نیوتن بر ۲۵ میلیمتر مربع را تحمل کنند. بار توزیع شده یکنواخت نیز ۳۰۰۰ کیلوگرم بر متر مربع است و ضریب اطمینان حداقل ۱.۷۱ در نظر گرفته شده است . این اعداد نشان می دهد که Soluflex برای فضاهای اداری با ترافیک عادی کاملا ایمن است.

در زمینه آکوستیک، Soluflex عملکرد قابل قبولی دارد. عایق صدای هوابرد این سیستم با تایل های فرش ۴۸ دسیبل اندازه گیری شده است. همچنین برای بهبود عایق صدای ضربه ای، می توان از پشم معدنی در زیر پارتیشن ها استفاده کرد که این مقدار را از ۴۹ به ۳۹ دسیبل کاهش می دهد . این ویژگی به ویژه در فضاهای اداری که نیاز به حریم خصوصی صوتی دارند، اهمیت دارد.

فرآیند نصب و اجرای Soluflex

نصب Soluflex بسیار سریع و آسان است و نیازی به چسب یا پیچ ندارد . فرآیند نصب با چیدمان پایه ها روی کف اصلی شروع می شود. پایه ها به صورت شبکه ای منظم با فاصله مشخص از یکدیگر قرار می گیرند. سپس تایل های فلزی روی پایه ها قرار می گیرند و کابل ها در فضای بین پایه ها و زیر تایل ها کشیده می شوند.

یکی از مزایای مهم Soluflex این است که نصب آن بدون صدا و بدون گرد و غبار انجام می شود . این موضوع برای پروژه های بازسازی که ساختمان در حال استفاده است، بسیار ارزشمند است. همچنین اگر نیاز به جابجایی در آینده باشد، پایه ها و تایل ها قابل برداشتن و نصب مجدد در مکان جدید هستند.

نکته مهم در نصب Soluflex، برنامه ریزی دقیق مسیر کابل ها و محل جعبه های کف است. از آنجا که کابل ها باید از زیر تایل ها عبور کنند، بهتر است نقشه کابل کشی پیش از نصب تایل ها آماده شود. لگراند مستندات فنی کاملی برای طراحی و نصب Soluflex ارائه می دهد که به مجریان کمک می کند پروژه را به درستی اجرا کنند .

مقایسه Soluflex با سایر راهکارهای کف کاذب

در مقایسه با کف کاذب های سنتی که معمولا ارتفاع ۱۵۰ تا ۶۰۰ میلیمتر دارند، Soluflex یک راهکار کم ارتفاع است . این موضوع هم مزیت است و هم محدودیت. مزیت آن این است که در ساختمان هایی با محدودیت ارتفاع قابل استفاده است. محدودیت آن این است که فضای کمتری برای عبور کابل ها و جریان هوا وجود دارد.

در مقایسه با داکت های روکار یا تراکینگ، Soluflex از نظر زیبایی شناختی برتری آشکاری دارد. در روش های روکار، کابل ها در معرض دید هستند و ممکن است خطر آسیب فیزیکی یا ضربه وجود داشته باشد. در Soluflex، کابل ها کاملا از دید پنهان هستند و در برابر آسیب محافظت می شوند.

در مقایسه با ستون های مجازی، Soluflex انعطاف بیشتری دارد. ستون مجازی فقط در نقاط مشخصی که نصب شده است، اتصال فراهم می کند. اما در Soluflex، می توان در هر نقطه از کف که نیاز باشد، جعبه کف نصب کرد و اتصال ایجاد نمود .

آیا Soluflex برای پروژه شما مناسب است

کف کاذب لگراند Soluflex از سری محصولات لگراند یک راهکار  انعطاف پذیر و مدرن برای توزیع برق و داده در ساختمان های اداری و تجاری است. این سیستم با ترکیب تایل های فلزی، پایه های پلی پروپیلن و جعبه های کف ماژولار، امکان دسترسی آسان به کابل ها، جابجایی سریع ایستگاه های کاری و مدیریت منظم زیرساخت را فراهم می کند. اگرچه Soluflex برای دیتاسنترهای بزرگ با تراکم بالا طراحی نشده است، اما برای دفاتر اداری، اتاق های کنفرانس، فضاهای آموزشی و پروژه های بازسازی که محدودیت ارتفاع دارند، یک انتخاب عالی محسوب می شود.

انتخاب Soluflex به ویژه برای سازمان هایی که به دنبال انعطاف بلندمدت در چیدمان فضای کاری خود هستند، توصیه می شود. با استفاده از این سیستم، تغییرات آینده در چیدمان میزها، افزودن کاربران جدید یا جابجایی دپارتمان ها به سادگی و بدون هزینه های سنگین عمرانی انجام می شود. برای اطلاع از جزئیات فنی، قیمت و موجودی محصولات Soluflex، توصیه می شود با نمایندگان  لگراند در ایران تماس بگیرید.
