پچ پنل های لگراند

پچ پنل و نقش آن در زیرساخت شبکه

در دنیای فناوری اطلاعات امروز، سازماندهی و مدیریت کابل های شبکه یکی از اساسی ترین نیازهای هر سازمان محسوب می شود. پچ پنل یکی از اجزای کلیدی در هر شبکه ساخت یافته است که وظیفه ساماندهی و تمرکز اتصالات کابل های شبکه را بر عهده دارد. پچ پنل لگراند به عنوان یکی از باکیفیت ترین و معتبرترین محصولات این برند فرانسوی، در طیف گسترده ای از پروژه های شبکه مورد استفاده قرار می گیرد. این محصولات با رعایت استانداردهای بین المللی و استفاده از مواد اولیه مرغوب، عملکرد پایدار و قابل اعتمادی را در شبکه های پرسرعت ارائه می دهند. آلما شبکه به عنوان یکی از ارائه دهندگان محصولات لگراند در ایران، امکان دسترسی سازمان ها به انواع پچ پنل های اورجینال این برند را فراهم کرده است.

پچ پنل چیست و چه نقشی در شبکه های ساخت یافته دارد

پچ پنل یا پنل پچ، یک پنل فلزی است که تعداد مشخصی پورت RJ45 روی آن قرار گرفته و برای ساماندهی و مدیریت کابل های شبکه در رک ها و اتاق های سرور استفاده می شود. این پنل ها معمولاً در ابتدای مسیر کابل کشی ساخت یافته قرار می گیرند و کابل های افقی که از نقاط مختلف ساختمان می آیند، به پشت آن ها متصل می شوند. سپس با استفاده از پچ کورد، پورت های پچ پنل به سوئیچ های شبکه متصل می گردند. این ساختار باعث می شود که تغییرات و جابه جایی های شبکه بدون نیاز به دستکاری کابل های اصلی انجام شود و تنها با تعویض پچ کورد، اتصالات جدید برقرار گردند. پچ پنل لگراند با طراحی ماژولار و کیفیت ساخت بالا، گزینه ای ایده آل برای این کاربرد محسوب می شود و در میان محصولات لگراند جایگاه ویژه ای دارد.

معرفی سری LCS3 لگراند و جایگاه پچ پنل

سری LCS3 یا Legrand Cabling System 3، نسل جدید سیستم کابل کشی ساخت یافته لگراند است که برای پشتیبانی از سرعت های بالا و کاربردهای حساس طراحی شده است. این سیستم شامل پچ پنل ها، کیستون ها، کابل ها، پچ کوردها و پریزهای RJ45 می شود که همگی با یکدیگر سازگاری کامل دارند . پچ پنل های سری LCS3 در دو نوع مسطح و زاویه دار عرضه می شوند و در نسخه های مجهز به کیستون، خالی برای تجهیز و با کیستون های بدون کانکتور قابل دسترس هستند . این تنوع به سازمان ها امکان می دهد تا بر اساس نیاز خود، پچ پنل مناسب را انتخاب کنند. سری LCS3 از فناوری Soluclip نسل جدید پشتیبانی می کند که نصب بدون پیچ را روی ریل های رک ممکن می سازد و اتصال زمین خودکار هر کانکتور را تضمین می نماید .

پچ پنل های Cat8 SFTP لگراند و پشتیبانی از سرعت 40 گیگابیت

پچ پنل های Cat8 SFTP لگراند پیشرفته ترین نوع پچ پنل های این برند هستند که برای پشتیبانی از سرعت 40 گیگابیت بر ثانیه و فرکانس 2000 مگاهرتز طراحی شده اند. پچ پنل 24 پورت Cat8 SFTP LCS3 اورجینال لگراند با پارت نامبر 33782 یکی از این محصولات است که در وب سایت آلما شبکه موجود می باشد. این پچ پنل 19 اینچی با ارتفاع 1 یونیت، دارای 24 کانکتور RJ45 Cat8 از نوع STP با شیلدینگ فلزی است . ساختار آن شامل چهار کاست 6 پورتی است که هر کاست به صورت جداگانه و با فشار یک دکمه روی پنل، قابل استخراج می باشد . این طراحی ماژولار، نگهداری و تغییرات شبکه را بسیار ساده تر می کند. پچ پنل Cat8 لگراند از استانداردهای ISO/IEC 11801، EN 50173 و ANSI/TIA 568 تبعیت می کند و از PoE تا توان 50 وات پشتیبانی می نماید .

پچ پنل های Cat6A SFTP لگراند و کاربردهای حرفه ای

پچ پنل های Cat6A SFTP لگراند برای شبکه هایی با سرعت 10 گیگابیت بر ثانیه طراحی شده اند و در محیط هایی که نیاز به پهنای باند بالا و محافظت در برابر تداخل الکترومغناطیسی وجود دارد، گزینه ای ایده آل محسوب می شوند. پچ پنل 24 پورت Cat6A SFTP LCS3 اورجینال لگراند با پارت نامبر 33772 یکی از این محصولات است که در دسته بندی پچ پنل های وب سایت آلما شبکه قرار دارد. همچنین پچ پنل 24 پورت Cat6A SFTP اورجینال لگراند با پارت نامبر 33573 از سری LCS2 نیز موجود است که از سرعت 10 گیگابیت پشتیبانی می کند . این پچ پنل ها با اتصال فویل و شیلد از نوع STP طراحی شده اند و نصب بدون نیاز به ابزار پانچ یا Tool Free در آن ها پیش بینی شده است . قابلیت سرهم بندی در دو کلاس A و B و تطابق با استانداردهای ISO، EN و EIA از دیگر ویژگی های این محصولات است.

پچ پنل های Cat6 SFTP و Cat6 UTP لگراند برای شبکه های معمولی

پچ پنل های Cat6 SFTP و Cat6 UTP لگراند برای شبکه های معمولی با سرعت 1 گیگابیت بر ثانیه مناسب هستند و در طیف گسترده ای از پروژه های اداری و تجاری مورد استفاده قرار می گیرند. پچ پنل 24 پورت Cat6 SFTP LCS3 اورجینال لگراند با پارت نامبر 33762 و پچ پنل 24 پورت Cat6 UTP LCS3 اورجینال لگراند با پارت نامبر 33760 از این دسته هستند. همچنین مدل های قدیمی تر با پارت نامبر 33563 برای Cat6 SFTP و 33561 برای Cat6 UTP نیز موجود می باشند. این پچ پنل ها با طراحی استاندارد 19 اینچی و ارتفاع 1 یونیت، در رک های شبکه به راحتی نصب می شوند و امکان مدیریت منظم کابل ها را فراهم می کنند. تفاوت اصلی بین مدل های SFTP و UTP در نوع شیلدینگ آن ها است؛ مدل های SFTP دارای شیلد فویل و بافته مسی هستند و برای محیط های پرنویز مناسب ترند، در حالی که مدل های UTP بدون شیلد بوده و برای محیط های معمولی کاربرد دارند.

ویژگی های فنی مشترک در پچ پنل های لگراند

پچ پنل های لگراند دارای ویژگی های فنی مشترکی هستند که آن ها را به گزینه ای مطمئن و بادوام برای پروژه های شبکه تبدیل می کند. بدنه این پچ پنل ها از ورق فولاد گالوانیزه DC01 ساخته شده است که مقاومت بالایی در برابر خوردگی دارد . کانکتورهای RJ45 دارای روکش طلا با ضخامت حداقل 0.8 میکرون هستند که مقاومت پایینی در برابر خوردگی داشته و اتصال پایدار و قابل اعتمادی را تضمین می کنند . مقاومت تماسی این کانکتورها 20 میلی اهم و مقاومت عایقی آن ها 500 مگااهم تحت 100 ولت DC می باشد . ولتاژ شکست عایقی 1000 ولت است و عمر مفید کانکتورها 750 بار وصل و قطع شدن را تحمل می کند . دمای عملیاتی این پچ پنل ها از منفی 40 تا مثبت 70 درجه سانتی گراد متغیر است که آن ها را برای محیط های صنعتی نیز مناسب می سازد.

سیستم Soluclip و نصب بدون پیچ پچ پنل لگراند

یکی از نوآوری های برجسته در پچ پنل های لگراند، سیستم Soluclip نسل جدید است که نصب بدون پیچ را روی ریل های رک ممکن می سازد. این سیستم که در پچ پنل های سری LCS3 به کار رفته است، به تکنسین ها امکان می دهد تا پچ پنل را بدون نیاز به پیچ و مهره، روی پایه های رک نصب کنند و در صورت نیاز، آن را به سرعت جابه جا نمایند . این ویژگی به ویژه در پروژه هایی که نیاز به تغییرات مکرر در چیدمان رک وجود دارد، بسیار ارزشمند است و زمان نصب و نگهداری را به طور قابل توجهی کاهش می دهد. همچنین سیستم Soluclip اتصال زمین خودکار هر کانکتور را تضمین می کند و نیازی به سیم کشی جداگانه برای ارت نمی باشد .

کاست های ماژولار و قابلیت استخراج آسان در پچ پنل لگراند

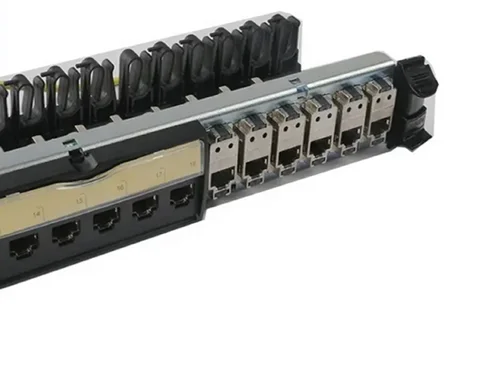

پچ پنل های لگراند از کاست های ماژولار 6 پورتی تشکیل شده اند که هر کاست به صورت جداگانه قابل استخراج است. این طراحی به تکنسین ها امکان می دهد تا در صورت نیاز به تعمیر یا تعویض یک کانکتور، تنها همان کاست را خارج کنند و نیازی به جدا کردن کل پچ پنل نداشته باشند . استخراج کاست ها با فشار یک دکمه روی پنل انجام می شود و بسیار سریع و آسان است. این ویژگی به ویژه در مراکز داده ای که زمان از کار افتادگی بسیار حیاتی است، اهمیت بالایی دارد. همچنین هر کانکتور به صورت جداگانه نیز قابل استخراج است که انعطاف پذیری بیشتری را فراهم می کند .

راهنمای کابل و مدیریت کابل در پچ پنل لگراند

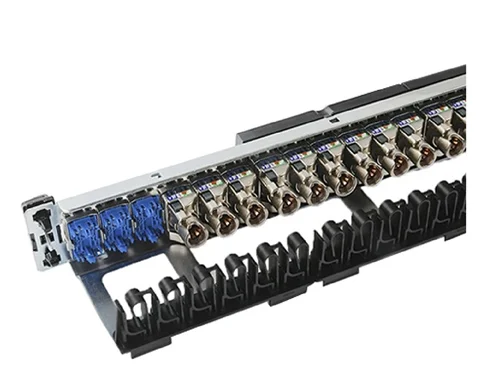

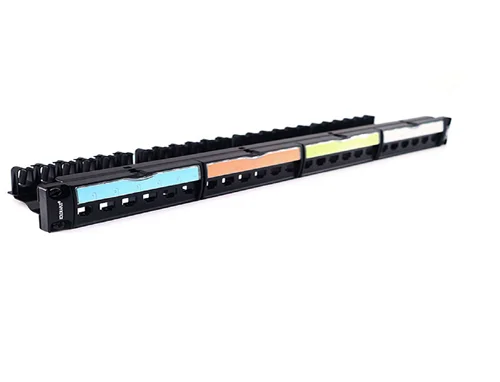

پچ پنل های لگراند به راهنمای کابل در قسمت پشت مجهز هستند که کابل ها را در حین نگهداری و تعمیرات در جای خود نگه می دارد. این راهنماها از اعمال فشار به کابل ها جلوگیری می کنند و از آسیب دیدن آن ها در اثر وزن یا حرکت ناخواسته جلوگیری می نمایند . همچنین برچسب های رنگی برای هر کاست ارائه می شود که امکان شناسایی آسان پورت ها را فراهم می کند. این برچسب ها در رنگ های آبی، سفید، زرد و نارنجی عرضه می شوند و به تکنسین ها کمک می کنند تا در میان انبوه کابل ها، پورت مورد نظر را به سرعت پیدا کنند . مدیریت صحیح کابل ها نه تنها ظاهر مرتب تری به رک می بخشد، بلکه جریان هوا را نیز بهبود می بخشد و خطر خرابی تجهیزات را کاهش می دهد.

استانداردها و گواهی های پچ پنل لگراند

پچ پنل های لگراند مطابق با استانداردهای بین المللی متعددی تولید و آزمایش می شوند که کیفیت و عملکرد آن ها را تضمین می کند. این استانداردها شامل ISO/IEC 11801، EN 50173 و ANSI/TIA 568 می شود . پچ پنل های Cat8 لگراند همچنین با استانداردهای ISO/IEC 11801 edition 3.0 (2017) و EIA/TIA 568 C2-1 سازگار هستند . رعایت این استانداردها به سازمان ها اطمینان می دهد که محصول خریداری شده، عملکرد مورد انتظار را ارائه خواهد داد و با سایر تجهیزات استاندارد شبکه سازگاری کامل دارد. همچنین لگراند برای سیستم LCS3 خود گارانتی 25 ساله ارائه می دهد که نشان دهنده اعتماد این شرکت به کیفیت محصولاتش است .

کاربردهای پچ پنل لگراند در پروژه های شبکه

پچ پنل های لگراند کاربردهای متنوعی در پروژه های شبکه دارند و برای محیط های مختلفی مناسب هستند. اصلی ترین کاربرد این پچ پنل ها در اتاق های سرور و رک های شبکه است که کابل های افقی از نقاط مختلف ساختمان به آن ها متصل می شوند و با پچ کورد به سوئیچ ها ارتباط پیدا می کنند. در مراکز داده، پچ پنل های Cat8 و Cat6A برای اتصال سرورها و تجهیزات ذخیره سازی با سرعت بالا استفاده می شوند. در ساختمان های اداری، پچ پنل های Cat6 برای شبکه های معمولی کاربرد دارند. همچنین در محیط های صنعتی که تداخل الکترومغناطیسی بالا است، پچ پنل های شیلددار SFTP گزینه ای مناسب محسوب می شوند. تنوع بالای پچ پنل های لگراند امکان استفاده از آن ها در هر نوع پروژه شبکه ای را فراهم می کند.

نکات مهم در انتخاب و خرید پچ پنل لگراند

هنگام خرید پچ پنل لگراند، باید به چند نکته مهم توجه کرد تا بهترین انتخاب انجام شود. نخستین نکته، تعیین دسته بندی مناسب پچ پنل بر اساس نیاز شبکه است. برای شبکه های معمولی با سرعت 1 گیگابیت، پچ پنل های Cat6 کافی هستند، اما برای شبکه های پرسرعت و مراکز داده، باید از پچ پنل های Cat6A یا Cat8 استفاده کرد. دومین نکته، انتخاب نوع شیلدینگ مناسب است که بستگی به محیط نصب دارد. در محیط های پرنویز، پچ پنل های SFTP یا STP توصیه می شوند. سومین نکته، بررسی تعداد پورت های مورد نیاز است. پچ پنل های 24 پورتی رایج ترین نوع هستند، اما در صورت نیاز به تراکم بالاتر، می توان از پچ پنل های 48 پورتی استفاده کرد . چهارمین نکته، توجه به نوع نصب و سازگاری با رک موجود است.

مزایای خرید پچ پنل لگراند از آلما شبکه

آلما شبکه به عنوان یکی از معتبرترین ارائه دهندگان محصولات لگراند در ایران، مزایای متعددی را برای خریداران فراهم می کند. این شرکت تمامی پچ پنل های لگراند را با لایسنس اورجینال و گارانتی معتبر ارائه می دهد و اطمینان می دهد که مشتریان از محصولات اصل بهره مند شوند. آلما شبکه همچنین امکان مقایسه و انتخاب آسان بین مدل های مختلف پچ پنل را فراهم کرده است و کاربران می توانند بر اساس نیاز خود، بهترین گزینه را انتخاب کنند. قیمت های رقابتی و امکان خرید آنلاین از دیگر مزایای خرید از آلما شبکه محسوب می شود. کارشناسان این شرکت نیز آماده ارائه مشاوره تخصصی به سازمان ها هستند تا در انتخاب پچ پنل مناسب، بهترین تصمیم گرفته شود. با خرید از آلما شبکه، سازمان ها اطمینان دارند که محصولی باکیفیت و با پشتیبانی کامل را دریافت می کنند.

دقت در خرید پچ پنل لگراند

پچ پنل لگراند یک انتخاب عالی برای سازمان ها و پروژه هایی است که به دنبال کیفیت، پایداری و عملکرد بالا در شبکه خود هستند. این پچ پنل ها در دسته بندی های Cat6 UTP، Cat6 SFTP، Cat6A SFTP و Cat8 SFTP عرضه می شوند و هر کدام برای کاربردهای خاصی مناسب هستند. با توجه به تنوع مدل ها و ویژگی های فنی موجود، سازمان ها می توانند بر اساس نیاز خود بهترین گزینه را انتخاب کنند. آلما شبکه به عنوان یک ارائه دهنده معتبر، امکان دسترسی به این محصولات با کیفیت اورجینال و پشتیبانی کامل را فراهم کرده است. برای کسب اطلاعات بیشتر و خرید پچ پنل لگراند می توانید به وب سایت آلما شبکه مراجعه کنید و از مشاوره کارشناسان این شرکت بهره مند شوید.
