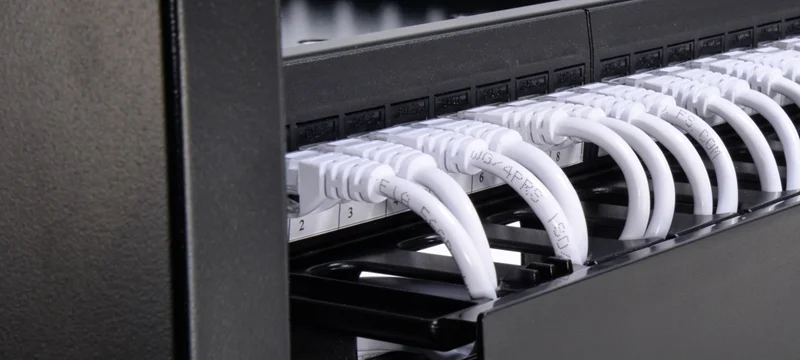

انتخاب کابل UTP یا STP برای شبکه‌های 10GBASE-T

با رشد کاربران اینترنت و ظهور برنامه‌های جدید، نیاز به پهنای باند بیشتر از همیشه احساس می‌شود. سیستم‌های کابل‌کشی مسی ساختاریافته 10 گیگابیت بر ثانیه (10GbE) به خوبی پاسخگوی این نیاز هستند. برای انتقال داده‌ها در شبکه‌های 10GBASE-T، هر دو نوع کابل‌های زوج به هم تابیده‌ی بدون شیلد (UTP) و با شیلد (STP) قابل استفاده هستند. در این نوشته، به بررسی تفاوت‌های بین کابل‌های UTP و STP می‌پردازیم و به شما کمک می‌کنیم تا بهترین انتخاب را برای شبکه‌های 10GBASE-T داشته باشید.

10GBASE-T چیست؟

10GBASE-T یک فناوری پرکاربرد در شبکه‌های اترنت 10 گیگابیت بر ثانیه است. این استاندارد از کابل‌های زوج به هم تابیده به عنوان رسانه انتقال استفاده می‌کند و با پهنای باند 10 گیگابیت بر ثانیه، امکان انتقال داده‌ها تا حداکثر فاصله 100 متر را فراهم می‌کند. این فناوری برای کاربردهای مختلفی از جمله:

    لینک‌های محلی، لینک‌های تجمیع و لینک‌های بین سوئیچ‌ها

    مراکز داده با محاسبات (HPC)

    مزرعه‌های سرور و مراکز داده سازمانی

    سایر کاربردهایی که از کابل‌کشی ساختاریافته در ساختمان‌ها استفاده می‌کنند

تفاوت بین کابل‌های UTP و STP

کابل‌های زوج به هم تابیده به دو دسته اصلی تقسیم می‌شوند: کابل‌های بدون شیلد (UTP) و کابل‌های با شیلد (STP). هر کدام از این کابل‌ها ویژگی‌های خاص خود را دارند که در ادامه به بررسی آن‌ها می‌پردازیم.

کابل‌های بدون شیلد (UTP)

کابل‌های UTP از سیم‌های مسی رنگی تشکیل شده‌اند که هیچ گونه فویل یا بافت محافظی برای جلوگیری از تداخل ندارند. این کابل‌ها معمولاً دارای چهار جفت سیم هستند که هر جفت با تعداد تاب‌های متفاوتی در هر اینچ به هم تابیده شده‌اند. این طراحی به کاهش تداخل بین جفت‌ها و سایر دستگاه‌های الکتریکی کمک می‌کند.

مزایای کابل‌های UTP:

    هزینه کمتر: کابل‌های UTP معمولاً ارزان‌تر از کابل‌های STP هستند.

    نصب آسان: به دلیل عدم وجود شیلد، نصب و مدیریت این کابل‌ها ساده‌تر است.

    مناسب برای محیط‌های اداری و خانگی: در محیط‌هایی که تداخل الکترومغناطیسی (EMI) کم است، کابل‌های UTP گزینه مناسبی هستند.

کابل‌های با شیلد (STP)

کابل‌های STP دارای یک لایه محافظ اضافی (فویل یا بافت مسی) هستند که به جلوگیری از تداخل سیگنال‌های کابل کمک می‌کند. این شیلد اضافی از نشت تداخل الکترومغناطیسی به داخل یا خارج کابل جلوگیری می‌کند. کابل‌های STP معمولاً در محیط‌هایی که تجهیزات تولیدکننده EMI وجود دارند، استفاده می‌شوند.

مزایای کابل‌های STP:

    مقاومت در برابر تداخل: شیلد اضافی در کابل‌های STP باعث کاهش تداخل الکترومغناطیسی و افزایش کیفیت سیگنال می‌شود.

    مناسب برای محیط‌های صنعتی و پزشکی: در محیط‌هایی مانند فرودگاه‌ها، مراکز پزشکی و کارخانه‌ها که تجهیزات زیادی وجود دارند، کابل‌های STP گزینه بهتری هستند.

عوامل مهم در انتخاب بین UTP و STP

1. تداخل بین کابل‌ها (Alien Crosstalk)

تداخل بین کابل‌ها (ANEXT) یکی از پارامترهای مهم در عملکرد کابل‌های مسی است. در شبکه‌های 10GBASE-T، این نوع تداخل می‌تواند عملکرد انتقال داده را به شدت محدود کند. در کابل‌های UTP، زمانی که کابل‌ها در مجاورت یکدیگر قرار می‌گیرند، تداخل بین آن‌ها افزایش می‌یابد. اما در کابل‌های STP، شیلدهای داخلی از تداخل سیگنال‌ها جلوگیری می‌کنند و این مشکل را به حداقل می‌رسانند.

2. نصب و اتصال

نصب کابل‌های STP به دلیل وجود شیلد اضافی، پیچیده‌تر از کابل‌های UTP است. در کابل‌های STP، شیلد و سیم زهکشی باید به دقت به انتهای کابل متصل شوند و شیلدهای اضافی باید بریده شوند. این فرآیند زمان‌بر است و نیاز به دقت بیشتری دارد. در مقابل، کابل‌های UTP به دلیل عدم وجود شیلد، نصب ساده‌تری دارند و زمان کمتری برای اتصال نیاز دارند.

3. اتصال به زمین (Bonding and Grounding)

در شبکه‌های 10GBASE-T، اتصال به زمین و اتصال صحیح کابل‌ها به تجهیزات برای دستیابی به بهترین عملکرد بسیار مهم است. در کابل‌های UTP، نیازی به اتصال کامل سیستم به زمین نیست، اما باید اتصال به زمین پچ پنل‌ها و رک‌ها به درستی انجام شود. در کابل‌های STP، اتصال کابل‌ها به تجهیزات و اتصال به زمین باید به دقت انجام شود تا عملکرد بهینه سیستم تضمین شود.

4. هزینه

هزینه کلی سیستم کابل‌کشی STP بیشتر از UTP است. این افزایش هزینه به دلیل مواد شیلد اضافی در کابل‌های STP و همچنین زمان بیشتر مورد نیاز برای نصب و اتصال آن‌ها است. در مقابل، کابل‌های UTP و تجهیزات اتصال بدون شیلد (مانند جک‌ها و پچ پنل‌ها) ارزان‌تر هستند و نصب آن‌ها سریع‌تر و کم‌هزینه‌تر است.

فناوری 10GBASE-T با پشتیبانی از کابل‌کشی مسی ساده و ارزان، امکان گسترش شبکه‌های اترنت 10 گیگابیت بر ثانیه را فراهم کرده است. با توجه به اینکه 10GBASE-T به یکی از گزینه‌های اصلی برای بسیاری از کاربران تبدیل شده است، انتخاب بین کابل‌های UTP و STP برای شبکه‌های خانگی و سازمانی بسیار مهم است.

    کابل‌های UTP: مناسب برای محیط‌هایی با تداخل کم، هزینه کمتر و نصب آسان.

    کابل‌های STP: مناسب برای محیط‌های با تداخل زیاد، مقاومت بیشتر در برابر نویز و عملکرد بهتر در شرایط سخت.

با در نظر گرفتن عوامل مختلفی مانند هزینه، نصب، تداخل و اتصال به زمین، می‌توانید بهترین انتخاب را برای شبکه‌های 10GBASE-T داشته باشید. امیدواریم این مقاله به شما در تصمیم‌گیری بهتر کمک کند
