کابل فیبر نوری هوایی و روش‌های نصب آن
کابل‌های فیبر نوری از اصلی‌ترین اجزای زیرساخت ارتباطات مدرن به شمار می‌روند. این کابل‌ها به دلیل توانایی انتقال حجم بسیار بالای داده با سرعتی فوق‌العاده، جایگزین کابل‌های مسی در بسیاری از کاربردهای مخابراتی، شهری و صنعتی شده‌اند. در میان انواع مختلف کابل‌های فیبر نوری، کابل فیبر نوری هوایی جایگاهی ویژه دارد؛ زیرا به عنوان راهکاری اقتصادی، سریع و قابل اعتماد برای ایجاد ارتباط بین نقاط مختلف در فواصل طولانی، به‌ویژه در مسیرهای فاقد زیرساخت زمینی، مورد استفاده قرار می‌گیرد.
مفهوم کابل فیبر نوری هوایی
کابل فیبر نوری هوایی نوعی کابل نوری است که به صورت معلق میان تیرهای برق یا دکل‌های مخابراتی نصب می‌شود. این نوع کابل‌ها برای محیط‌های بیرونی طراحی شده‌اند و باید بتوانند در برابر عوامل طبیعی مانند باد، باران، برف، یخ‌زدگی، تابش خورشید و حتی نوسانات دمایی شدید مقاومت کنند. برخلاف کابل‌های زیرزمینی یا کانال‌کشی‌شده، کابل‌های هوایی در معرض دید هستند و همین امر باعث می‌شود انتخاب مواد اولیه و طراحی مکانیکی آن‌ها اهمیت ویژه‌ای پیدا کند. در طراحی کابل هوایی علاوه بر مقاومت مکانیکی، ملاحظات مربوط به ایمنی، جلوگیری از سرقت و همچنین سهولت تعمیر و نگهداری نیز در نظر گرفته می‌شود.
ویژگی‌های کلی کابل فیبر نوری هوایی
کابل‌های فیبر نوری هوایی باید ترکیبی از استحکام مکانیکی بالا و کارایی نوری مطلوب داشته باشند. از جمله ویژگی‌های کلیدی این کابل‌ها می‌توان به مقاومت در برابر کشش، تحمل بار باد، مقاومت در برابر ضربه، و خاصیت ضدآب بودن اشاره کرد. ساختار این کابل‌ها معمولاً شامل لایه‌های محافظ متعدد است که از هسته فیبر در برابر آسیب‌های فیزیکی و رطوبت محافظت می‌کنند. از سوی دیگر، قطر کابل باید تا حد امکان کم باشد تا وزن کلی آن کاهش یابد و فشار کمتری به نقاط اتصال وارد کند. همچنین روکش بیرونی کابل معمولاً از پلی‌اتیلن مقاوم در برابر اشعه فرابنفش ساخته می‌شود تا در برابر تابش مستقیم آفتاب دوام بالایی داشته باشد.
ساختار فیزیکی کابل فیبر نوری هوایی
در ساختار کابل فیبر نوری هوایی، بخش‌های مختلفی با وظایف متفاوت وجود دارد. در مرکز کابل، هسته‌ای شامل فیبرهای نوری قرار دارد که وظیفه انتقال سیگنال‌های نوری را بر عهده دارند. این فیبرها درون لوله‌هایی از جنس مواد مقاوم در برابر رطوبت و فشار قرار گرفته‌اند که معمولاً با ژل یا مواد مسدودکننده پر می‌شوند تا از نفوذ آب جلوگیری شود. در اطراف لایه فیبر، اعضای مقاوم‌کننده از جنس فولاد یا الیاف آرامید تعبیه می‌شوند تا کابل در برابر نیروهای کششی مقاوم شود. در نهایت، پوشش بیرونی از پلی‌اتیلن یا مواد مشابه تشکیل شده است تا مقاومت کابل در برابر شرایط محیطی افزایش یابد. این ساختار به گونه‌ای طراحی می‌شود که ضمن سبک بودن، دوام و پایداری مکانیکی کابل در بلندمدت حفظ شود.
مزایای استفاده از کابل فیبر نوری هوایی
استفاده از کابل فیبر نوری هوایی مزایای متعددی دارد. نخستین مزیت، کاهش هزینه‌های اجرایی است؛ زیرا برای نصب این کابل‌ها نیازی به حفاری یا لوله‌گذاری زیرزمینی وجود ندارد و می‌توان از تیرهای موجود در مسیر استفاده کرد. دومین مزیت، سرعت بالای اجراست که باعث کوتاه شدن زمان پروژه می‌شود. همچنین نگهداری و تعمیر کابل‌های هوایی آسان‌تر از کابل‌های مدفون است، چرا که دسترسی به آن‌ها ساده‌تر صورت می‌گیرد. در صورت بروز خرابی یا قطع ارتباط، شناسایی محل آسیب نیز سریع‌تر انجام می‌شود. علاوه بر این، کابل‌های هوایی امکان توسعه یا تغییر مسیر آسان‌تری دارند و به دلیل انعطاف‌پذیری بالا می‌توانند در پروژه‌های موقت نیز مورد استفاده قرار گیرند.
چالش‌ها و محدودیت‌های کابل فیبر نوری هوایی
در کنار مزایا، کابل فیبر نوری هوایی دارای چالش‌هایی نیز هست. مهم‌ترین آن‌ها آسیب‌پذیری در برابر شرایط جوی شدید است. طوفان، یخ‌زدگی، بادهای شدید یا سقوط شاخه درختان می‌تواند به کابل آسیب برساند یا موجب افت عملکرد آن شود. همچنین در مناطق با نوسان دمای بالا، تغییرات انبساط و انقباض ممکن است باعث کشیدگی فیبرها و ایجاد افت انتقال نوری گردد. از سوی دیگر، احتمال سرقت کابل‌های هوایی نسبت به کابل‌های زیرزمینی بیشتر است، زیرا در دسترس‌تر هستند. بنابراین، در طراحی مسیر و انتخاب نوع کابل باید ملاحظات امنیتی و مکانیکی به دقت رعایت شود تا خطرات احتمالی کاهش یابد.
انواع کابل فیبر نوری هوایی
کابل‌های فیبر نوری هوایی به طور کلی به دو گروه اصلی تقسیم می‌شوند: کابل‌های با سیم مهارکننده (Catenary Wire) و کابل‌های خودنگهدار (Self-Supporting). هر یک از این دو نوع کاربرد و ویژگی‌های خاص خود را دارند و انتخاب میان آن‌ها بسته به شرایط محیطی، بودجه و نوع پروژه انجام می‌شود.
کابل فیبر نوری با سیم مهارکننده
در این نوع کابل، فیبر نوری بر روی سیم فلزی یا مهارکننده‌ای نصب می‌شود که معمولاً از فولاد گالوانیزه ساخته شده است. کابل توسط گیره‌ها یا بست‌های مخصوص به سیم مهارکننده متصل می‌شود. این روش معمولاً در مناطقی به کار می‌رود که پیش از این زیرساخت تیرهای هوایی وجود دارد. یکی از مزایای این سیستم، انعطاف در انتخاب نوع کابل نوری است، زیرا تقریباً هر نوع کابل خارجی را می‌توان به سیم مهارکننده متصل کرد. با این حال، هزینه نصب و نگهداری بیشتر بوده و به نیروی کار ماهر نیاز دارد. در مقابل، این روش پایداری مکانیکی بالایی دارد و برای مسیرهای طولانی با دهانه‌های زیاد مناسب است.
کابل فیبر نوری خودنگهدار
کابل‌های خودنگهدار یا ADSS (All-Dielectric Self-Supporting) نوعی از کابل‌های هوایی هستند که بدون نیاز به سیم مهارکننده نصب می‌شوند. این کابل‌ها به گونه‌ای طراحی شده‌اند که وزن خود را تحمل کنند و نیازی به اجزای فلزی ندارند. درون ساختار این کابل‌ها از الیاف آرامید یا مواد مقاوم در برابر کشش به عنوان عضو تقویتی استفاده می‌شود. از آنجا که این کابل‌ها کاملاً دی‌الکتریک هستند، در نزدیکی خطوط برق فشار قوی نیز بدون خطر تخلیه الکتریکی قابل استفاده‌اند. کابل‌های ADSS به دلیل سرعت نصب بالا، هزینه نگهداری پایین و مقاومت در برابر خوردگی، به‌طور گسترده در شبکه‌های مخابراتی و برق‌رسانی مورد استفاده قرار می‌گیرند.

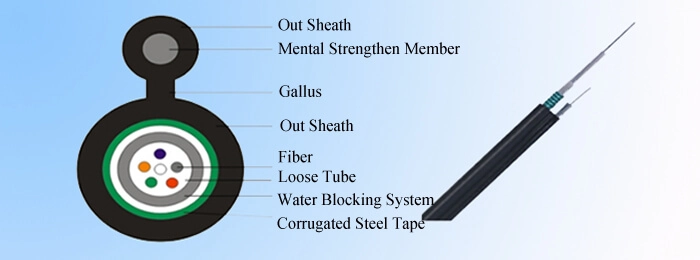

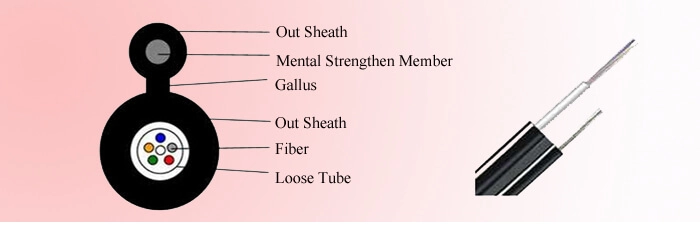

طراحی کابل‌های خودنگهدار با مقطع شکل ۸
یکی از رایج‌ترین انواع کابل‌های خودنگهدار، کابل‌هایی با مقطع شکل ۸ هستند. در این کابل‌ها، بخش حامل نیرو و بخش حاوی فیبر به‌صورت یکپارچه و چسبیده طراحی شده‌اند تا بتوانند در یک مرحله نصب شوند. این طراحی نه تنها باعث تسهیل فرایند نصب می‌شود، بلکه استحکام کابل را نیز افزایش می‌دهد. کابل‌های شکل ۸ معمولاً دارای ساختاری شامل یک بخش فلزی یا غیر فلزی در قسمت فوقانی برای تحمل وزن و یک بخش شامل لوله‌های فیبر در قسمت زیرین هستند. استفاده از مواد ضد آب و پوشش‌های مقاوم در برابر ضربه، باعث می‌شود این کابل‌ها برای نصب در محیط‌های سخت و مسیرهای طولانی بسیار مناسب باشند.
مقاومت مکانیکی و عملکرد محیطی
مقاومت در برابر نیروهای کششی و پیچشی از مهم‌ترین شاخص‌های کیفیت در کابل‌های هوایی است. در طراحی این کابل‌ها معمولاً از ترکیب اعضای تقویتی فلزی و غیرفلزی استفاده می‌شود تا ضمن افزایش مقاومت مکانیکی، از ایجاد تداخل الکترومغناطیسی نیز جلوگیری شود. علاوه بر آن، وجود نوارها و مواد مسدودکننده مانع از نفوذ آب و رطوبت به داخل لایه‌های کابل می‌شود. برای جلوگیری از شکستگی فیبرها در اثر کشش یا باد، طول اضافی فیبر در داخل کابل به دقت محاسبه می‌شود. این طراحی دقیق، عملکرد نوری پایدار و دوام طولانی کابل را تضمین می‌کند.
اصول برنامه‌ریزی و طراحی مسیر نصب
پیش از اجرای پروژه نصب کابل فیبر نوری هوایی، بررسی کامل مسیر ضروری است. در مرحله طراحی باید موقعیت تیرها، فاصله بین آن‌ها، ارتفاع نصب، عبور از تقاطع‌ها و مناطق خطرناک مورد ارزیابی قرار گیرد. انتخاب مسیر به گونه‌ای انجام می‌شود که خطر برخورد با اشیای خارجی یا خطوط برق به حداقل برسد. در این فرآیند، همکاری با نهادهای شهری و خدماتی نیز الزامی است تا مجوزهای لازم برای عبور کابل از مسیرهای عمومی اخذ شود. همچنین، محل قرارگیری نقاط اتصال و مفصل‌بندی باید به‌گونه‌ای تعیین گردد که دسترسی به آن‌ها برای عملیات تعمیر و نگهداری آسان باشد.
الزامات فنی هنگام نصب کابل فیبر نوری هوایی
در هنگام نصب کابل هوایی، رعایت چند نکته فنی حیاتی است. نخست آنکه نصب باید در شرایط جوی مناسب انجام شود تا خطر لغزش، شکست یا نفوذ رطوبت به حداقل برسد. دوم، کشش وارد بر کابل نباید از حد مجاز فراتر رود، زیرا ممکن است باعث شکستگی فیبرها شود. برای کنترل این موضوع از دینامومتر یا تجهیزات اندازه‌گیری کشش استفاده می‌شود. سومین نکته، رعایت شعاع خمش مجاز است؛ زیرا خم شدن بیش از حد فیبر، موجب افزایش تضعیف نوری می‌شود. همچنین در نزدیکی خطوط برق باید فواصل ایمنی بر اساس استانداردهای ایمنی برق رعایت گردد تا از تخلیه الکتریکی یا آسیب فیزیکی جلوگیری شود.
ایمنی در حین نصب و بهره‌برداری
نصب کابل‌های فیبر نوری هوایی، به دلیل ماهیت ارتفاعی و وجود تجهیزات فلزی، دارای خطرات بالقوه‌ای است. تمامی کارکنان باید آموزش‌های ایمنی لازم برای کار در ارتفاع را دیده باشند و از تجهیزات ایمنی مانند کمربند محافظ و کلاه ایمنی استفاده کنند. نصب باید تنها در شرایط جوی مناسب انجام شود و از انجام عملیات در زمان بارندگی یا وزش باد شدید خودداری گردد. در محل کار باید علائم هشداردهنده و موانع ایمنی نصب شود تا از ورود افراد غیرمرتبط جلوگیری شود. همچنین، در صورت عبور کابل از مسیرهای دارای خطوط برق، اتصال زمین و هم‌بندی اجزای فلزی باید با دقت انجام شود تا خطر برق‌گرفتگی به صفر برسد.
نکات مربوط به نگهداری و پایش کابل‌های هوایی
پس از نصب، کابل فیبر نوری هوایی باید به صورت دوره‌ای بازرسی شود تا از سلامت مکانیکی و نوری آن اطمینان حاصل گردد. بررسی کشش نقاط مهار، سلامت بست‌ها، و تمیزی سطوح کابل از موارد مهم در نگهداری است. همچنین اندازه‌گیری تلفات نوری از طریق تجهیزات OTDR می‌تواند به تشخیص سریع نقاط ضعف کمک کند. در صورت مشاهده تغییر در تضعیف یا شکست در بخشی از مسیر، عملیات تعمیر باید بلافاصله انجام شود تا از گسترش آسیب جلوگیری گردد. نگهداری اصولی نه تنها طول عمر کابل را افزایش می‌دهد بلکه هزینه‌های تعمیرات اضطراری را نیز کاهش می‌دهد.
ارزیابی اقتصادی کابل‌های هوایی در برابر روش‌های دیگر
از نظر اقتصادی، نصب کابل‌های فیبر نوری هوایی معمولاً مقرون‌به‌صرفه‌تر از کابل‌های زیرزمینی است. هزینه‌های حفاری، لوله‌گذاری و ترمیم سطح زمین در روش زیرزمینی بسیار بیشتر است، در حالی‌که در روش هوایی می‌توان از زیرساخت‌های موجود استفاده کرد. با این حال، در مناطق دارای بادهای شدید یا شرایط آب‌وهوایی خشن، هزینه نگهداری ممکن است افزایش یابد. به طور کلی، برای مناطقی که تیرهای برق یا سازه‌های مشابه از پیش وجود دارند، اجرای شبکه هوایی بهترین گزینه اقتصادی به شمار می‌رود.
مقایسه کلی روش‌های نصب
در پروژه‌های بزرگ، انتخاب بین کابل هوایی، زمینی یا دفنی بر اساس فاکتورهایی چون شرایط اقلیمی، میزان ترافیک شهری، هزینه و زمان اجرا انجام می‌شود. کابل‌های هوایی به دلیل سهولت نصب و تعمیر، گزینه‌ای محبوب برای مناطق نیمه‌شهری و روستایی هستند. در مقابل، کابل‌های زیرزمینی در مناطق شهری پرتردد یا مکان‌هایی که ملاحظات زیبایی‌شناسی اهمیت دارد، ترجیح داده می‌شوند. روش دفن مستقیم نیز در مسیرهایی با خاک نرم و بدون مانع کاربرد دارد. به طور خلاصه، کابل هوایی راه‌حلی سریع و کم‌هزینه برای گسترش شبکه فیبر نوری محسوب می‌شود.
کلام آخر
کابل فیبر نوری هوایی یکی از مهم‌ترین گزینه‌ها برای ایجاد ارتباطات نوری در مسیرهای طولانی و فضاهای باز است. این کابل‌ها با طراحی خاص و مقاومت بالا در برابر عوامل محیطی، امکان انتقال داده با سرعت بالا را فراهم می‌سازند. انتخاب نوع کابل، برنامه‌ریزی مسیر، رعایت اصول ایمنی و نگهداری منظم از مهم‌ترین عوامل موفقیت در اجرای پروژه‌های هوایی هستند. اگرچه این کابل‌ها در معرض خطرات جوی و مکانیکی قرار دارند، اما با انتخاب صحیح نوع کابل و اجرای دقیق، می‌توان شبکه‌ای پایدار و اقتصادی ایجاد کرد که در بلندمدت نیازهای ارتباطی را با کیفیت بالا پاسخ دهد.
