آشنایی با کانکتور RJ45 و نقش آن در شبکه‌های کامپیوتری
در دنیای ارتباطات شبکه، تجهیزات و اجزای مختلفی وجود دارند که هر یک وظیفه خاصی را بر عهده دارند. یکی از اصلی‌ترین این اجزا، کانکتورها یا همان رابط‌هایی هستند که امکان اتصال کابل شبکه به تجهیزات مختلف را فراهم می‌کنند. در میان تمامی انواع کانکتورها، کانکتور RJ45 یکی از پرکاربردترین و شناخته‌شده‌ترین گزینه‌ها در شبکه‌های کامپیوتری محسوب می‌شود. این کانکتور به دلیل طراحی ساده، استانداردسازی جهانی و قابلیت اطمینان بالا، جایگاه ویژه‌ای در صنعت شبکه پیدا کرده است. به معرفی کامل کانکتور RJ45، تاریخچه، کاربردها، انواع، نحوه عملکرد و جزئیات فنی آن می‌پردازیم تا دید جامعی نسبت به این قطعه کلیدی پیدا کنید.
تاریخچه شکل‌گیری RJ45
ایده طراحی کانکتورهای RJ در دهه ۱۹۷۰ میلادی توسط آزمایشگاه‌های بل در ایالات متحده مطرح شد. چند سال بعد، کمیسیون فدرال ارتباطات (FCC) آن را به عنوان یک استاندارد رسمی معرفی کرد. واژه RJ مخفف عبارت Registered Jack به معنی «پریز ثبت‌شده» است که به الگوی سیم‌کشی و نوع اتصال اشاره دارد. در ابتدا هدف اصلی این کانکتورها در سیستم‌های مخابراتی و خطوط تلفن بود اما به مرور زمان با پیشرفت فناوری‌های شبکه، نسخه‌های هشت پین آن یعنی RJ45 به عنوان استاندارد اصلی در انتقال داده‌های رایانه‌ای مورد استفاده قرار گرفت.
مفهوم RJ45 و معنی عدد 45
عبارت RJ45 به صورت دقیق به Registered Jack-45 اشاره دارد. عدد ۴۵ در این نام‌گذاری به شماره الگوی سیم‌کشی در رجیستری استاندارد بازمی‌گردد و ارتباطی به شکل فیزیکی یا اندازه کانکتور ندارد. برای بیان دقیق‌تر، این کانکتور با عنوان 8P8C نیز شناخته می‌شود که مخفف "8 Positions, 8 Contacts" است. این بدان معناست که کانکتور دارای هشت موقعیت قرارگیری سیم و هشت پین فلزی برای برقراری تماس الکتریکی است. این ویژگی امکان انتقال داده‌ها با سرعت و کیفیت بالا را در شبکه‌های کامپیوتری فراهم می‌سازد.

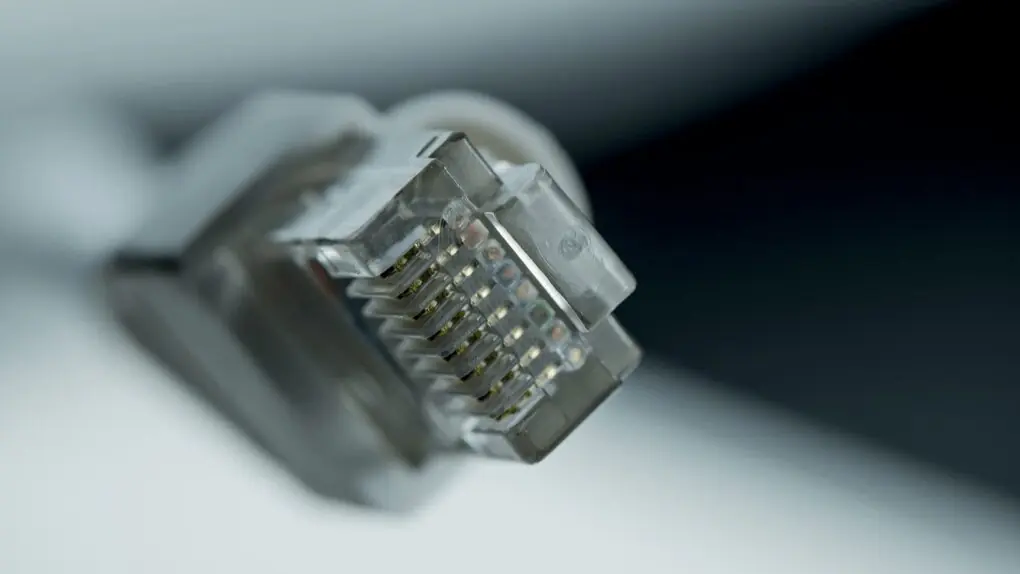

ساختار کلی کانکتور RJ45
کانکتور RJ45 از یک بدنه پلاستیکی یا در برخی موارد فلزی ساخته می‌شود که درون آن هشت پین فلزی قرار گرفته‌اند. این پین‌ها وظیفه انتقال سیگنال‌های الکتریکی را بر عهده دارند. بدنه پلاستیکی اغلب شفاف است تا فرآیند نصب و سیم‌کشی آسان‌تر انجام شود. در مواردی که نیاز به کاهش تداخل الکترومغناطیسی وجود دارد، از نسخه‌های شیلددار و فلزی این کانکتورها استفاده می‌شود. طراحی این کانکتور به گونه‌ای است که به راحتی در سوکت یا پریز مربوطه قفل می‌شود و یک اتصال مطمئن و پایدار را فراهم می‌کند.
انواع کانکتور RJ45
کانکتور RJ45 به دو دسته اصلی نری (male) و مادگی (female) تقسیم می‌شود. نسخه نری همان پلاگ یا دوشاخه‌ای است که در انتهای کابل شبکه نصب می‌شود و وظیفه انتقال مستقیم سیگنال‌ها را دارد. نسخه مادگی همان سوکت یا پریزی است که روی تجهیزات شبکه مانند سوئیچ‌ها، روترها یا کارت‌های شبکه قرار دارد و امکان اتصال کابل را به دستگاه فراهم می‌سازد. هر دو نسخه به گونه‌ای طراحی شده‌اند که هنگام اتصال، یک ارتباط الکتریکی و مکانیکی کامل برقرار شود.
کاربردهای اصلی کانکتور RJ45
کاربرد اصلی این کانکتور در شبکه‌های کامپیوتری مبتنی بر اترنت است. هر زمان که قصد داشته باشید کامپیوتری را به یک مودم، روتر، سوئیچ یا هر دستگاه دیگر در شبکه وصل کنید، به احتمال زیاد از کابل شبکه‌ای استفاده خواهید کرد که در دو سر آن کانکتور RJ45 نصب شده است. علاوه بر شبکه‌های محلی (LAN)، این کانکتور در برخی سیستم‌های مخابراتی، دوربین‌های مدار بسته، تجهیزات صنعتی و حتی برخی سیستم‌های صوتی و تصویری نیز به کار می‌رود.
اهمیت پین‌ها در عملکرد RJ45
هشت پین موجود در کانکتور RJ45 نقش کلیدی در انتقال داده‌ها ایفا می‌کنند. هر پین به یک سیم خاص در کابل اختصاص دارد و جفت سیم‌ها وظیفه ارسال و دریافت داده‌ها را بر عهده دارند. ترتیب و نحوه اتصال این سیم‌ها بر اساس استانداردهای تعریف‌شده انجام می‌شود تا دستگاه‌های مختلف بتوانند بدون مشکل با یکدیگر ارتباط برقرار کنند.
استانداردهای سیم‌کشی T568A و T568B
برای سیم‌کشی کانکتور RJ45 دو استاندارد رایج وجود دارد: T568A و T568B. تفاوت اصلی این دو استاندارد در ترتیب رنگ‌بندی سیم‌هاست. در استاندارد T568A جفت سبز در پین‌های ۱ و ۲ قرار می‌گیرد، در حالی که در استاندارد T568B جفت نارنجی در این موقعیت قرار دارد. انتخاب هر یک از این استانداردها به منطقه جغرافیایی یا سیاست سازمانی بستگی دارد. نکته مهم این است که در هر دو سر یک کابل شبکه باید از یک استاندارد یکسان استفاده شود تا اتصال درست برقرار شود.
کابل‌های مستقیم و متقاطع
کابل‌هایی که در هر دو سر از یک استاندارد (مثلاً T568B در هر دو طرف) پیروی می‌کنند، کابل مستقیم (Straight-through) نام دارند. این نوع کابل رایج‌ترین نوع در شبکه‌هاست و برای اتصال دستگاه‌های متفاوت مانند کامپیوتر به سوئیچ یا روتر استفاده می‌شود. در مقابل، کابل‌هایی که در یک سر از استاندارد T568A و در سر دیگر از T568B پیروی می‌کنند، به عنوان کابل متقاطع (Crossover) شناخته می‌شوند. این کابل‌ها زمانی به کار می‌رفتند که دو دستگاه مشابه مانند دو کامپیوتر مستقیماً به هم متصل می‌شدند. هرچند امروزه بیشتر تجهیزات شبکه به صورت خودکار نوع کابل را تشخیص می‌دهند و نیاز به کابل متقاطع کمتر احساس می‌شود.
فرآیند نصب کانکتور RJ45 بر روی کابل
برای نصب کانکتور RJ45 نیاز به ابزار مخصوصی به نام انبر کرمپ وجود دارد. ابتدا روکش خارجی کابل به اندازه مناسب برداشته می‌شود و هشت سیم داخلی به ترتیب استاندارد انتخابی مرتب می‌شوند. سپس سیم‌ها در شیارهای کانکتور قرار داده می‌شوند و با استفاده از انبر کرمپ، پین‌ها روی سیم‌ها فشرده می‌شوند تا اتصال الکتریکی برقرار شود. این فرآیند که اصطلاحاً کرمپ کردن نام دارد، نیازمند دقت بالاست زیرا هرگونه اشتباه در ترتیب سیم‌ها باعث اختلال در عملکرد شبکه خواهد شد.
ویژگی‌های نسخه‌های شیلددار RJ45
در محیط‌هایی که میزان نویز و تداخل الکترومغناطیسی زیاد است، از کانکتورهای شیلددار استفاده می‌شود. این کانکتورها دارای یک لایه فلزی محافظ هستند که مانع از ورود امواج مزاحم به داخل کابل و اختلال در سیگنال‌ها می‌شود. استفاده از نسخه‌های شیلددار به ویژه در صنایع، کارخانجات و مراکز داده که تراکم تجهیزات الکترونیکی بالاست، اهمیت فراوانی دارد.
مزایای استفاده از کانکتور RJ45
مزیت اصلی این کانکتور ساده بودن نصب و استفاده است. طراحی ماژولار آن امکان اتصال و جداسازی سریع را فراهم می‌کند. علاوه بر این، به دلیل استاندارد بودن، تقریباً تمامی تجهیزات شبکه با این کانکتور سازگار هستند. همچنین قابلیت پشتیبانی از سرعت‌های بالا در انتقال داده و دوام بالای مکانیکی از دیگر ویژگی‌های مثبت آن به شمار می‌روند.
نقش RJ45 در توسعه شبکه‌های امروزی
بدون شک پیشرفت شبکه‌های کامپیوتری و گسترش اینترنت تا حد زیادی مدیون وجود استانداردهایی مانند RJ45 است. این کانکتور ساده اما کاربردی توانسته زیرساخت ارتباطی مطمئنی را فراهم کند که میلیون‌ها دستگاه در سراسر جهان به کمک آن به یکدیگر متصل می‌شوند. از شبکه‌های خانگی کوچک گرفته تا مراکز داده عظیم، همه جا ردپای کانکتور RJ45 به چشم می‌خورد.
چالش‌ها و محدودیت‌های RJ45
با وجود تمام مزایا، کانکتور RJ45 نیز محدودیت‌هایی دارد. یکی از این محدودیت‌ها وابستگی به کابل‌های مسی است که در مسافت‌های طولانی دچار افت سیگنال می‌شوند. همچنین در محیط‌های پرنویز نیاز به استفاده از نسخه‌های شیلددار وجود دارد که هزینه بیشتری دارند. در سال‌های اخیر، با توسعه فناوری فیبر نوری برخی از محدودیت‌های انتقال داده برطرف شده است اما همچنان RJ45 به دلیل سادگی و مقرون‌به‌صرفه بودن پرکاربردترین گزینه باقی مانده است.
آینده RJ45 در دنیای ارتباطات
با وجود ظهور فناوری‌های جدید، به نظر می‌رسد RJ45 همچنان جایگاه خود را در شبکه‌های محلی حفظ خواهد کرد. بسیاری از تجهیزات هنوز بر اساس این کانکتور طراحی می‌شوند و تغییر کامل به فناوری‌های دیگر زمان‌بر است. علاوه بر این، تلاش برای بهبود نسخه‌های پیشرفته‌تر کابل‌های مسی سبب شده است که این کانکتور همچنان نقش مهمی در انتقال داده‌ها ایفا کند.
کلام آخر
کانکتور RJ45 یکی از مهم‌ترین اجزای شبکه‌های کامپیوتری است که امکان اتصال مطمئن و سریع کابل‌های شبکه به تجهیزات مختلف را فراهم می‌سازد. از تاریخچه شکل‌گیری تا استانداردهای سیم‌کشی و از کاربردهای متنوع تا محدودیت‌های موجود، این کانکتور نقشی اساسی در توسعه فناوری اطلاعات و ارتباطات ایفا کرده است. شناخت دقیق عملکرد و ویژگی‌های آن برای هر فردی که در حوزه شبکه فعالیت می‌کند ضروری است. با توجه به مزایا و قابلیت‌های گسترده، RJ45 همچنان یکی از ستون‌های اصلی دنیای ارتباطات داده باقی خواهد ماند.
