ساختار لایه‌های کابل مسی و عملکرد هر بخش در انتقال مطمئن داده‌ها

کابل‌های مسی از اصلی‌ترین عناصر زیرساخت شبکه‌های ارتباطی و انتقال انرژی در دنیای امروز محسوب می‌شوند. این کابل‌ها به دلیل رسانایی بالا، پایداری طولانی‌مدت و سازگاری با انواع تجهیزات شبکه، جایگاه ویژه‌ای در سیستم‌های مخابراتی، صنعتی و الکترونیکی دارند. شناخت دقیق ساختار لایه‌ای کابل‌های مسی برای مهندسان و متخصصان شبکه امری حیاتی است، زیرا انتخاب نوع کابل متناسب با نیاز پروژه، تأثیر مستقیمی بر کیفیت انتقال سیگنال، دوام فیزیکی و ایمنی سیستم دارد.

هسته مرکزی کابل؛ رسانای مسی و نقش آن در انتقال سیگنال

در مرکز هر کابل مسی، رسانایی وجود دارد که نقش اصلی در انتقال جریان الکتریکی یا سیگنال داده را ایفا می‌کند. این بخش حیاتی مسیر اصلی حرکت الکترون‌هاست و کیفیت آن تعیین‌کننده میزان تلفات سیگنال، افت ولتاژ و پایداری ارتباط در طول زمان خواهد بود. رسانای مسی معمولاً از جنس مس خالص یا ترکیبات خاصی از مس ساخته می‌شود تا بهترین رسانایی ممکن را ارائه دهد. هرچه خلوص مس بیشتر باشد، مقاومت الکتریکی کمتر و کیفیت انتقال داده‌ها بالاتر خواهد بود.

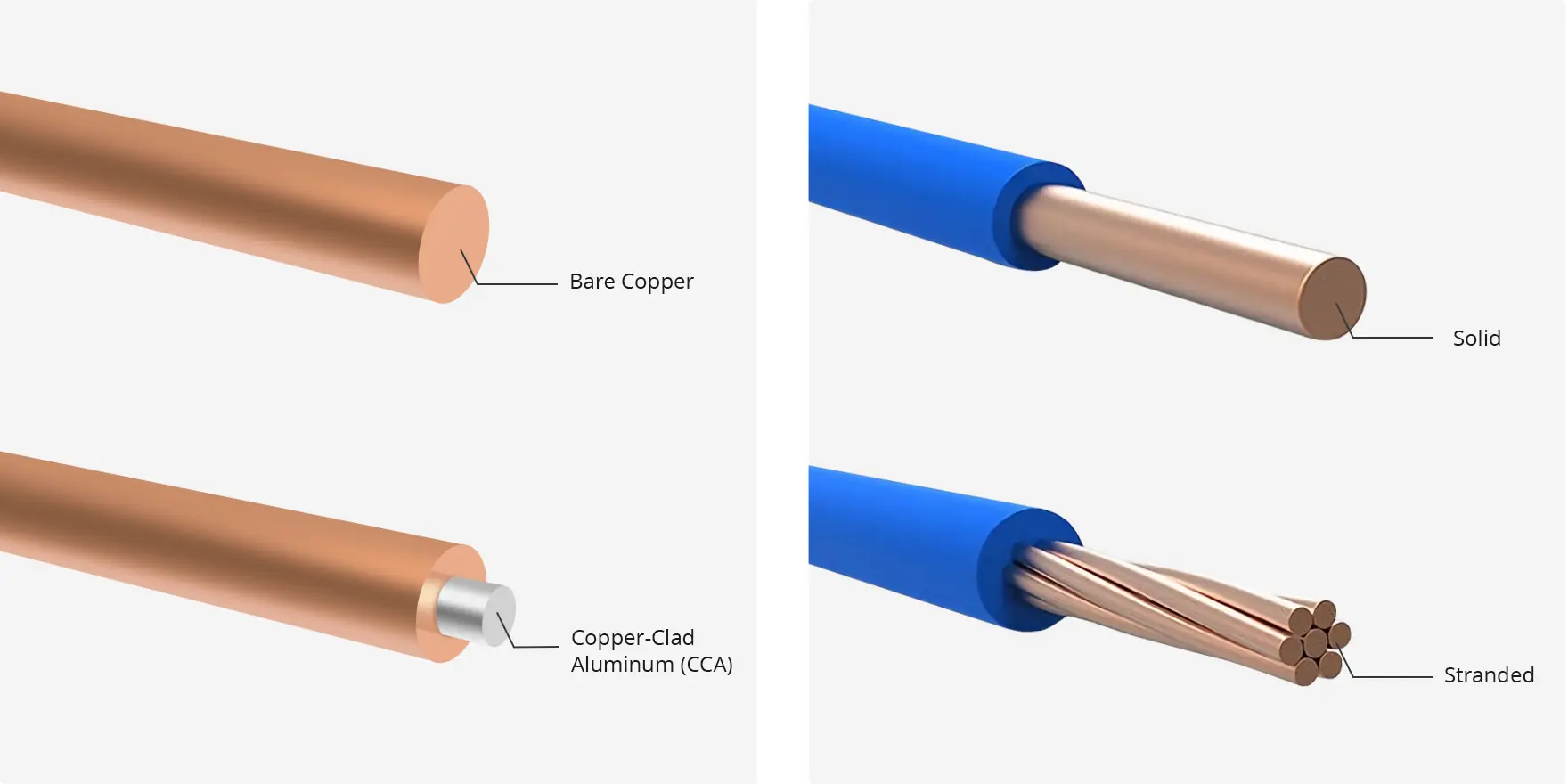

رساناها از نظر ساختاری به دو نوع اصلی تقسیم می‌شوند: سیم تک‌ رشته‌ای و سیم افشان (چند رشته‌ای). سیم‌های تک‌ رشته‌ای از یک هسته مسی جامد تشکیل شده‌اند که تلفات کمتری دارند و در مسیرهای طولانی ثابت بهترین کارایی را نشان می‌دهند. در مقابل، سیم‌های افشان از چندین رشته نازک مسی تشکیل می‌شوند که انعطاف‌پذیری بالاتری دارند و برای کاربردهایی مناسب هستند که نیاز به خم شدن یا جابه‌جایی مکرر وجود دارد، مانند کابل‌های پچ یا اتصالات موقتی.

در انتخاب نوع رسانا، مهندسان باید به فاکتورهایی مانند محیط نصب، طول مسیر، شدت جریان و نوع کاربرد توجه کنند تا بین دوام مکانیکی، کیفیت انتقال و هزینه، تعادل مناسبی برقرار شود.

انواع مواد رسانا و تأثیر آن بر کارایی کابل

مواد به کار رفته در رسانای مسی تأثیر مستقیم بر مقاومت الکتریکی و کیفیت انتقال دارند. مس بدون اکسیژن (OFC) یکی از خالص‌ترین انواع مس است که به دلیل مقاومت پایین و رسانایی بسیار بالا، در کابل‌های شبکه و سیستم‌های صوتی حرفه‌ای کاربرد دارد. در مقابل، برخی کابل‌ها از مس معمولی استفاده می‌کنند که اگرچه رسانایی مناسبی دارد، اما ممکن است در طول زمان دچار اکسیداسیون شود.

نوع دیگر رسانا که در برخی کابل‌های اقتصادی‌تر به کار می‌رود آلومینیوم با روکش مس (CCA) است. این ماده به دلیل وزن سبک و قیمت کمتر جذاب به نظر می‌رسد، اما مقاومت الکتریکی بیشتری نسبت به مس خالص دارد و در نتیجه باعث افزایش افت سیگنال و گرمایش بیشتر می‌شود. چنین کابل‌هایی برای کاربردهای حیاتی و محیط‌های صنعتی توصیه نمی‌شوند، زیرا دوام و پایداری پایین‌تری دارند.

لایه عایق؛ محافظ الکتریکی برای جلوگیری از تداخل سیگنال‌ها

پس از رسانا، لایه‌ای از مواد عایق اطراف آن را می‌پوشاند تا از تماس الکتریکی میان رشته‌ها جلوگیری کرده و تداخل الکترومغناطیسی را کاهش دهد. عایق نه تنها مانع از نشت جریان می‌شود بلکه نقشی کلیدی در حفظ کیفیت انتقال داده‌ها دارد. در کابل‌های شبکه، کیفیت عایق می‌تواند مستقیماً بر میزان تضعیف (Attenuation) و تداخل متقاطع (Crosstalk) اثر بگذارد.

مواد مورد استفاده برای عایق معمولاً در دو گروه ترموپلاستیک‌ها و ترموست‌ها قرار می‌گیرند. ترموپلاستیک‌هایی مانند PVC، پلی‌اتیلن (PE) یا پلی‌پروپیلن (PP) انعطاف‌پذیری خوبی دارند و در نصب‌های داخلی به‌راحتی مورد استفاده قرار می‌گیرند. در محیط‌هایی که ایمنی آتش‌سوزی اهمیت دارد، از مواد بدون هالوژن و کم‌دود (LSZH) استفاده می‌شود تا در هنگام سوختن، گازهای سمی منتشر نکنند. این ویژگی به‌ویژه در مراکز داده و ساختمان‌های اداری پرجمعیت اهمیت زیادی دارد.

در مقابل، ترموست‌هایی مانند XLPE یا EPR مقاومت حرارتی و مکانیکی بالاتری دارند و برای کاربردهای صنعتی یا فضای باز انتخاب مناسبی هستند. این مواد در برابر تغییرات دما، رطوبت و مواد شیمیایی پایدار باقی می‌مانند و در شرایط سخت محیطی عملکرد مطمئنی ارائه می‌دهند.

لایه روکش یا ژاکت؛ سپر محافظ بیرونی کابل

بیرونی‌ترین بخش هر کابل مسی روکش (Jacket) است که وظیفه حفاظت از کل ساختار داخلی را بر عهده دارد. این لایه کابل را در برابر رطوبت، اشعه خورشید، ضربه‌های مکانیکی و مواد شیمیایی محافظت می‌کند. انتخاب نوع روکش بر اساس محیط نصب صورت می‌گیرد.

برای استفاده‌های داخلی معمولاً از روکش PVC به دلیل انعطاف‌پذیری و قیمت مناسب استفاده می‌شود. در فضاهای حساس مانند مراکز داده یا سیستم‌های تهویه، استفاده از روکش LSZH ضروری است تا خطرات ناشی از آتش‌سوزی کاهش یابد. در محیط‌های بیرونی یا صنعتی، ممکن است از روکش‌های مقاوم‌تر با پایه پلی‌اتیلن یا ترکیبات مقاوم در برابر اشعه ماوراءبنفش استفاده شود تا طول عمر کابل افزایش یابد.

روکش مناسب باید در برابر کشش، له‌شدگی و پارگی مقاوم باشد و در عین حال اجازه ندهد کابل در زمان نصب یا جابه‌جایی آسیب ببیند. این لایه در واقع خط دفاعی نهایی در برابر شرایط محیطی محسوب می‌شود.

لایه‌های تکمیلی؛ افزودنی‌هایی برای عملکرد پیشرفته‌تر

در کابل‌های مسی پیشرفته، علاوه بر سه لایه اصلی (رسانا، عایق و روکش)، ممکن است لایه‌های اضافی برای بهبود عملکرد یا افزایش دوام اضافه شوند. این لایه‌ها معمولاً در کابل‌هایی دیده می‌شوند که برای محیط‌های خاص طراحی شده‌اند؛ از مراکز داده با تراکم بالا گرفته تا کارخانه‌های صنعتی با نویز شدید. در ادامه به مهم‌ترین این لایه‌ها می‌پردازیم.

لایه شیلد؛ دفاع در برابر تداخلات الکترومغناطیسی

یکی از مهم‌ترین اجزای تکمیلی در کابل‌های شبکه، لایه شیلد (Shielding) است که به‌منظور جلوگیری از ورود یا خروج تداخلات الکترومغناطیسی به کار می‌رود. در محیط‌هایی که چندین منبع الکترونیکی به‌طور هم‌زمان فعالیت دارند، مانند رک‌های سرور یا خطوط تولید صنعتی، وجود شیلد می‌تواند تفاوت چشمگیری در پایداری انتقال سیگنال ایجاد کند.

شیلدها به دو شکل اصلی وجود دارند: فویل فلزی و بافت مسی (Braid). فویل معمولاً از آلومینیوم نازک ساخته می‌شود و پوشش کامل و سبکی را ارائه می‌دهد. این نوع شیلد در برابر نویزهای فرکانس بالا بسیار مؤثر است و به‌ویژه در کابل‌های شبکه با سرعت بالا کاربرد دارد.

در مقابل، شیلد بافته‌شده از رشته‌های مسی یا آلومینیومی ساخته می‌شود که علاوه بر محافظت الکترومغناطیسی، استحکام مکانیکی بالاتری نیز فراهم می‌کند. این نوع شیلد در برابر تداخل‌های فرکانس پایین عملکرد بهتری دارد و در کابل‌هایی که نیاز به خم شدن مکرر دارند، انتخاب ایده‌آلی محسوب می‌شود.

در برخی مدل‌ها هر دو نوع شیلد به‌صورت ترکیبی استفاده می‌شود تا هم مقاومت مکانیکی و هم ایمنی الکترومغناطیسی افزایش یابد. چنین ساختاری به‌ویژه در کابل‌های انتقال داده پرسرعت یا کابل‌های شبکه صنعتی به کار می‌رود.

لایه زره یا آرمور؛ محافظ فیزیکی در شرایط سخت

در محیط‌های صنعتی، عمر مفید کابل‌ها به میزان مقاومت آن‌ها در برابر عوامل مکانیکی بستگی دارد. لایه زره یا آرمور (Armor) معمولاً از فولاد یا آلومینیوم ساخته می‌شود و وظیفه دارد ساختار داخلی کابل را در برابر ضربه، له‌شدگی یا فشار خارجی محافظت کند.

وجود آرمور به‌ویژه در مسیرهایی که کابل از داخل زمین، دیوار یا زیر تجهیزات عبور می‌کند اهمیت دارد. این لایه مانع از آسیب فیزیکی در اثر کشش یا برخورد می‌شود و در صورت بروز حادثه، احتمال قطعی یا اتصال کوتاه را به حداقل می‌رساند. در عین حال، باید توجه داشت که آرمور وزن و قطر کابل را افزایش می‌دهد، بنابراین در پروژه‌هایی که فضا محدود است، استفاده از آن باید با دقت برنامه‌ریزی شود.

سیم تخلیه (Drain Wire)؛ مسیر ایمن برای نویز الکتریکی

یکی دیگر از بخش‌های مهم در کابل‌های شیلددار، سیم تخلیه است. این سیم معمولاً از مس برهنه یا قلع‌اندود تشکیل شده و در تماس مستقیم با شیلد قرار دارد. وظیفه آن ایجاد مسیر کم‌مقاومت برای تخلیه بارهای الکتریکی ناخواسته به زمین است.

وجود سیم تخلیه باعث می‌شود نویزهای الکتریکی که در اثر القای میدان‌های خارجی ایجاد می‌شوند، به‌سرعت از مسیر شیلد تخلیه شده و مانع اختلال در سیگنال اصلی شوند. در نتیجه، عملکرد کابل پایدارتر می‌شود و احتمال بروز خطا در انتقال داده‌ها کاهش می‌یابد.

سیم ارت (Ground Wire)؛ تضمین ایمنی الکتریکی شبکه

سیم ارت در کابل‌های مسی نقش حیاتی در ایمنی تجهیزات و کاربران دارد. این سیم وظیفه دارد در مواقع بروز خطای الکتریکی، جریان اضافی را به زمین منتقل کند تا از آسیب به دستگاه‌ها یا خطر برق‌گرفتگی جلوگیری شود.

در شبکه‌هایی که تعداد زیادی تجهیزات فلزی و الکترونیکی وجود دارد، وجود سیم ارت و اتصال صحیح آن به سیستم زمین، از پیش‌نیازهای اصلی ایمنی محسوب می‌شود. بی‌توجهی به این بخش می‌تواند موجب افزایش خطرات الکتریکی، نوسان ولتاژ و حتی از کار افتادن سیستم‌های حساس شود.

همکاری میان لایه‌ها؛ عملکرد هماهنگ برای انتقال پایدار

تمام لایه‌های کابل مسی مانند اجزای یک زنجیر به‌صورت هماهنگ عمل می‌کنند تا عملکردی پایدار و مطمئن فراهم شود. رسانا وظیفه انتقال سیگنال را بر عهده دارد، عایق مانع از تداخل میان رشته‌ها می‌شود، شیلد از نویزهای محیطی جلوگیری می‌کند، و روکش بیرونی کابل را در برابر آسیب‌های فیزیکی محافظت می‌نماید.

اگر هر یک از این بخش‌ها دچار ضعف یا خرابی شود، کیفیت کلی کابل کاهش یافته و در بلندمدت منجر به قطعی، نویز یا افت سرعت شبکه خواهد شد. بنابراین انتخاب کابل با ساختار مناسب و مواد اولیه باکیفیت، برای تضمین عملکرد پایدار در بلندمدت ضروری است.

اهمیت انتخاب ساختار مناسب کابل در پروژه‌های مختلف

انتخاب نوع کابل مسی باید متناسب با شرایط نصب و نیازهای عملکردی انجام شود. در پروژه‌های اداری یا خانگی که نویز الکترومغناطیسی کمتر است، استفاده از کابل‌های ساده‌تر بدون شیلد کفایت می‌کند. اما در مراکز داده، کارخانه‌ها یا محیط‌های صنعتی که تجهیزات متعددی به‌طور هم‌زمان فعالیت دارند، استفاده از کابل‌های شیلددار یا زره‌دار برای جلوگیری از تداخل و آسیب فیزیکی ضروری است.

همچنین در محیط‌های پرخطر از نظر آتش‌سوزی، انتخاب کابل‌هایی با روکش LSZH یا مقاوم در برابر شعله اهمیت بالایی دارد. این نوع کابل‌ها در زمان آتش‌سوزی دود سمی تولید نمی‌کنند و ایمنی کارکنان و تجهیزات را افزایش می‌دهند.

عوامل مؤثر بر دوام و پایداری کابل مسی

دوام یک کابل تنها به کیفیت رسانا وابسته نیست، بلکه عوامل متعددی مانند طراحی ساختار، نوع عایق، کیفیت روکش و نحوه نصب نیز نقش اساسی دارند. کابل‌هایی که با مواد مرغوب و تحت استانداردهای دقیق تولید می‌شوند، مقاومت بالاتری در برابر رطوبت، تغییرات دما و فشار مکانیکی دارند.

همچنین، رعایت اصول نصب از جمله حداقل شعاع خمش، اتصال صحیح ارت، و استفاده از گلندهای استاندارد می‌تواند از بروز آسیب‌های فیزیکی و الکتریکی جلوگیری کند. نصب غیراصولی حتی در بهترین کابل‌ها نیز موجب افت عملکرد و کاهش عمر مفید خواهد شد.

اهمیت تست و کنترل کیفیت در کابل‌های مسی

برای اطمینان از عملکرد مطلوب کابل، انجام آزمون‌های فنی مانند تست فلوک (Fluke Test) یا تست مقاومت و تداوم سیگنال ضروری است. این آزمایش‌ها کمک می‌کنند تا از صحت عملکرد لایه‌های مختلف اطمینان حاصل شود. در این تست‌ها پارامترهایی مانند افت سیگنال، تداخل متقاطع، مقاومت عایق و تضعیف بررسی می‌شود.

کابلی که از تست‌های فنی عبور کرده باشد، تضمین می‌کند که تمامی لایه‌ها به‌درستی وظایف خود را انجام می‌دهند و در شرایط واقعی، شبکه عملکردی پایدار و ایمن خواهد داشت.

هماهنگی لایه‌ها رمز عملکرد پایدار کابل مسی

کابل مسی مجموعه‌ای از لایه‌های دقیق و هماهنگ است که هر یک نقش حیاتی در تضمین کیفیت و دوام سیستم شبکه ایفا می‌کنند. از رسانای مرکزی که حامل اصلی داده و انرژی است تا روکش بیرونی که از ساختار داخلی در برابر خطرات محیطی محافظت می‌کند، تمام اجزا به‌صورت یکپارچه طراحی شده‌اند تا ترکیبی از سرعت، ایمنی و دوام را ارائه دهند.

درک صحیح از ساختار لایه‌ای کابل مسی، انتخاب آگاهانه‌تری را برای متخصصان و نصابان شبکه ممکن می‌سازد. انتخاب نادرست کابل می‌تواند منجر به افت سرعت، افزایش نویز یا حتی آسیب به تجهیزات شود. اما انتخاب هوشمندانه بر اساس نوع محیط، شدت تداخل و الزامات ایمنی، عملکردی مطمئن و ماندگار را برای شبکه تضمین می‌کند.
